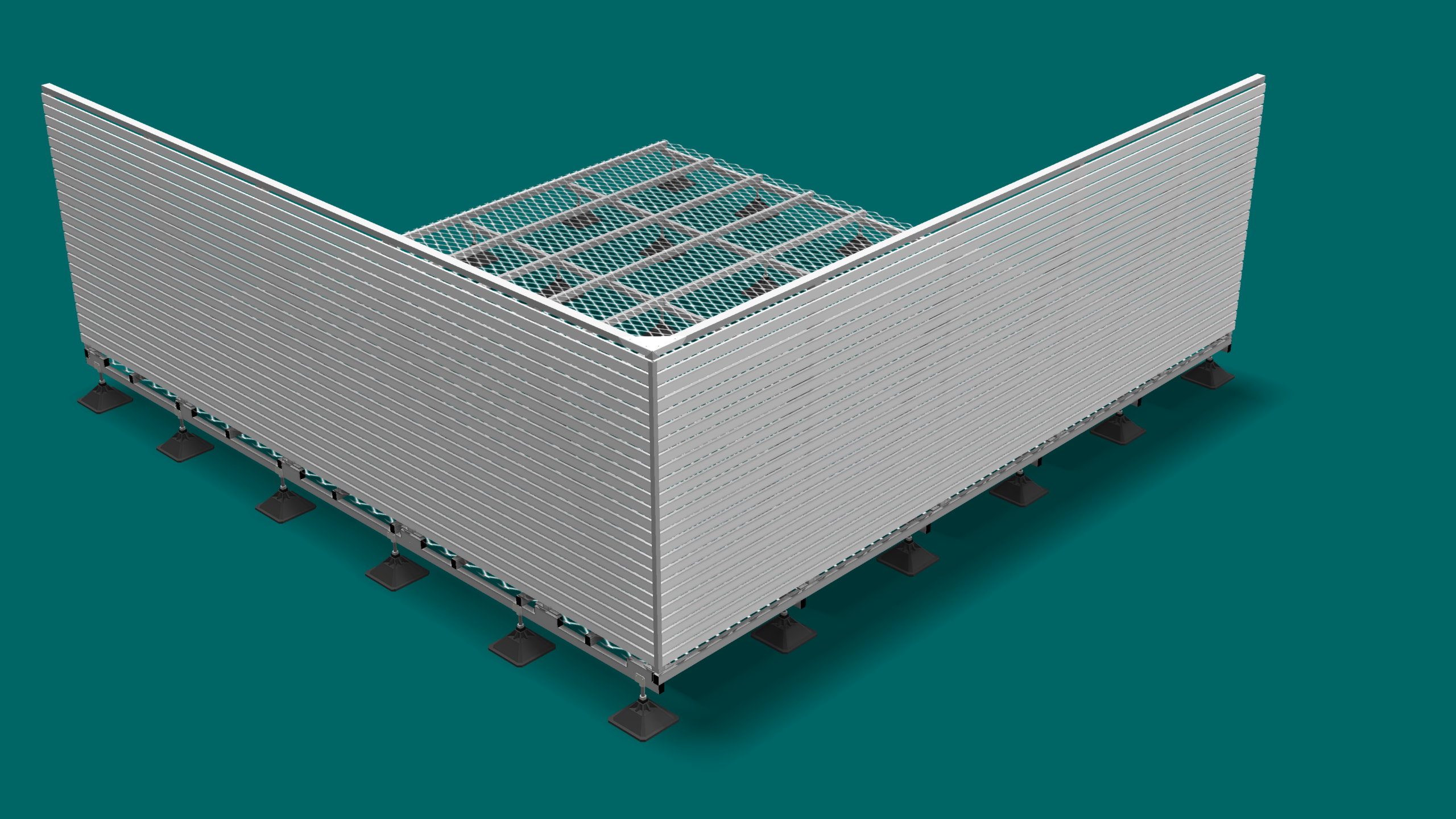

Standard Screen

Standard Screen verbirgt Geräte, Kanäle und Rohrleitungen auf ästhetische Weise.

Gestaltung

  • Modern horizontal straight lines.
  • Alle Komponenten aus Aluminium, Befestigungen aus rostfreiem Edelstahl.
  • Heights available in 80mm increments
  • Screen area 7 kg/m² (not including added acoustic elements)
  • Provides 20% free area.
  • All acoustic addons available can  be used in conjunction with Standard Screen

Application

  • Available on all Configured Platforms screen systems.
  • Provides a visual screen.

Vielseitig

  • Polyester powder coated to RAL or BS colour ranges.
  • Special finishes on request
  • In 600-mm-Schritten konfigurierbar, um Ihren Anforderungen gerecht zu werden.
  • Die leichte Aluminiumkonstruktion erleichtert das Tragen, Heben und Montieren.

Installation

  • Kit form allows assembly by general installer trade with our easy to follow installation manual.
  • Take advantage of our approved installer network to obtain the most efficient install.

Standard Screen planen

  • Sehen Sie Standard Screen dort vor, wo es aus ästhetischen Gründen erforderlich ist, um Anlagen, Kanäle und Rohrleitungen abzuschirmen.
  • Entspricht den Normen DIN EN 516:2006 und NEN EN 1090-3:2008
  • Mit einer 20-jährigen Produktgarantie.

Zugangsöffnungen und Türen

  • Eine Zugangsöffnung von 600 mm Breite ist bei Standard Screen konfigurierbar.
  • Eine selbstschließende Zugangstür mit einer Breite von 600 mm ist bei Standard Screen konfigurierbar. Links angeschlagen, nach innen öffnend.
  • Eine selbstschließende, doppelte Zugangstür mit einer Breite von 1200 mm (2 x 600 mm Türen) und nach innen öffnend, ist bei Standard Screen konfigurierbar.

Detail (Schnitt)
